Характеристики

• Длина по склону (L)

  до 900 м.

• Перепад высот между станциями (H)

  до 200 м.

• Максимальный уклон

  14,5 градусов

• Производительность (C)

  до 600 чел./ час

• Натяжка каната

  до 4000 кг. (гидравлическая натяжка на приводной станции)

• Расстояние между ветками каната

  2400 мм.

Комплектация

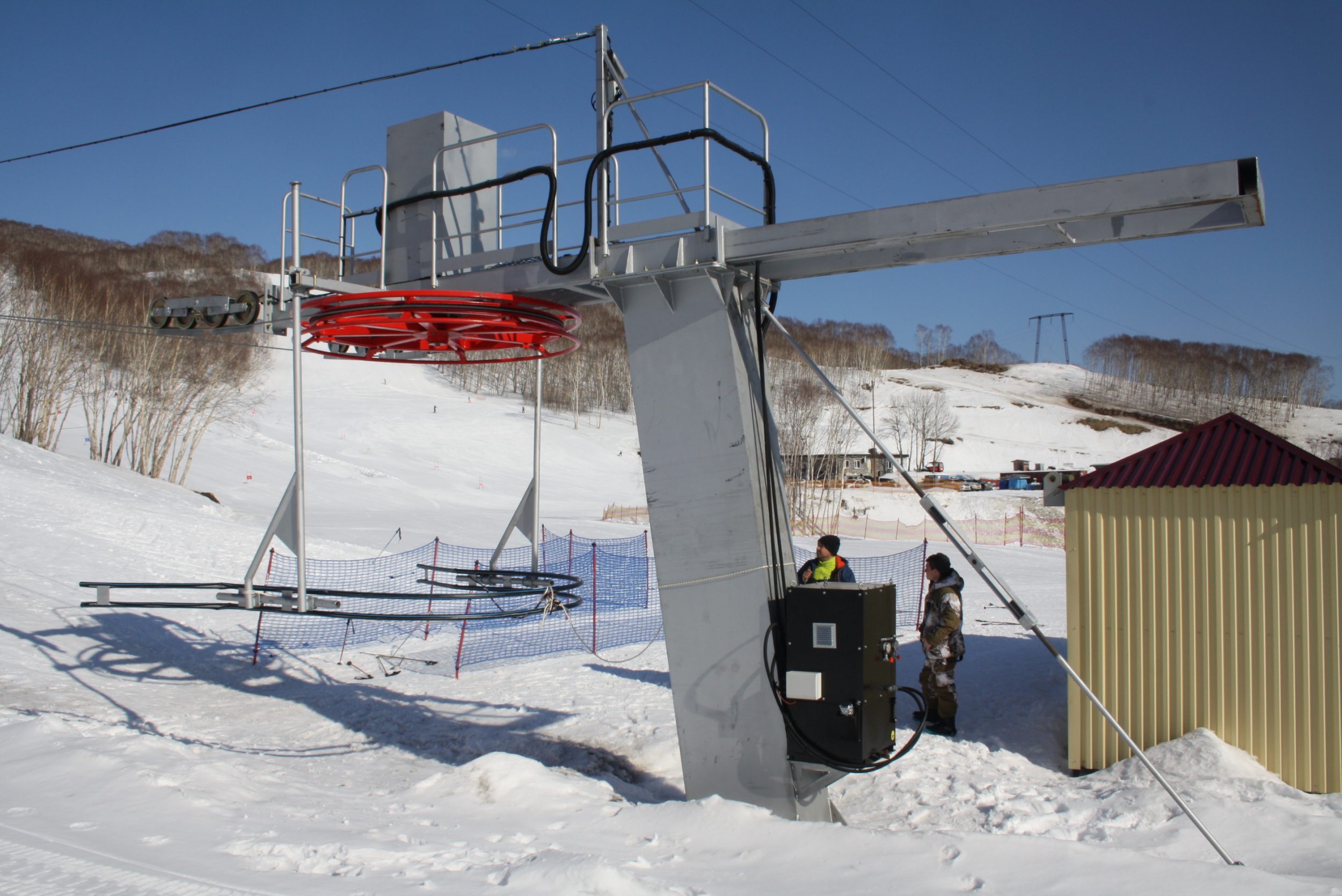

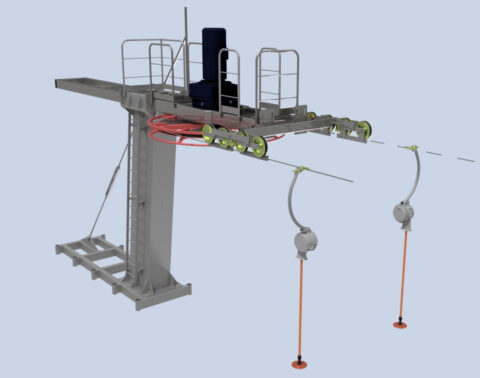

• Приводная станция

  — стойка станции наклонная, L- 4 м.,
  — талреп оттяжки;
  — рама неподвижная;
  — подвижная рама;
  — шкив приводной – d-2000мм.
  (футерованный);
  — гидравлическая система натяжки;
  — лестница, площадки, ограждения;
  — балансиры;
  — обводная система для штанговых бугелей
  (опционально)

  антикоррозионное покрытие
  металлоконструкций

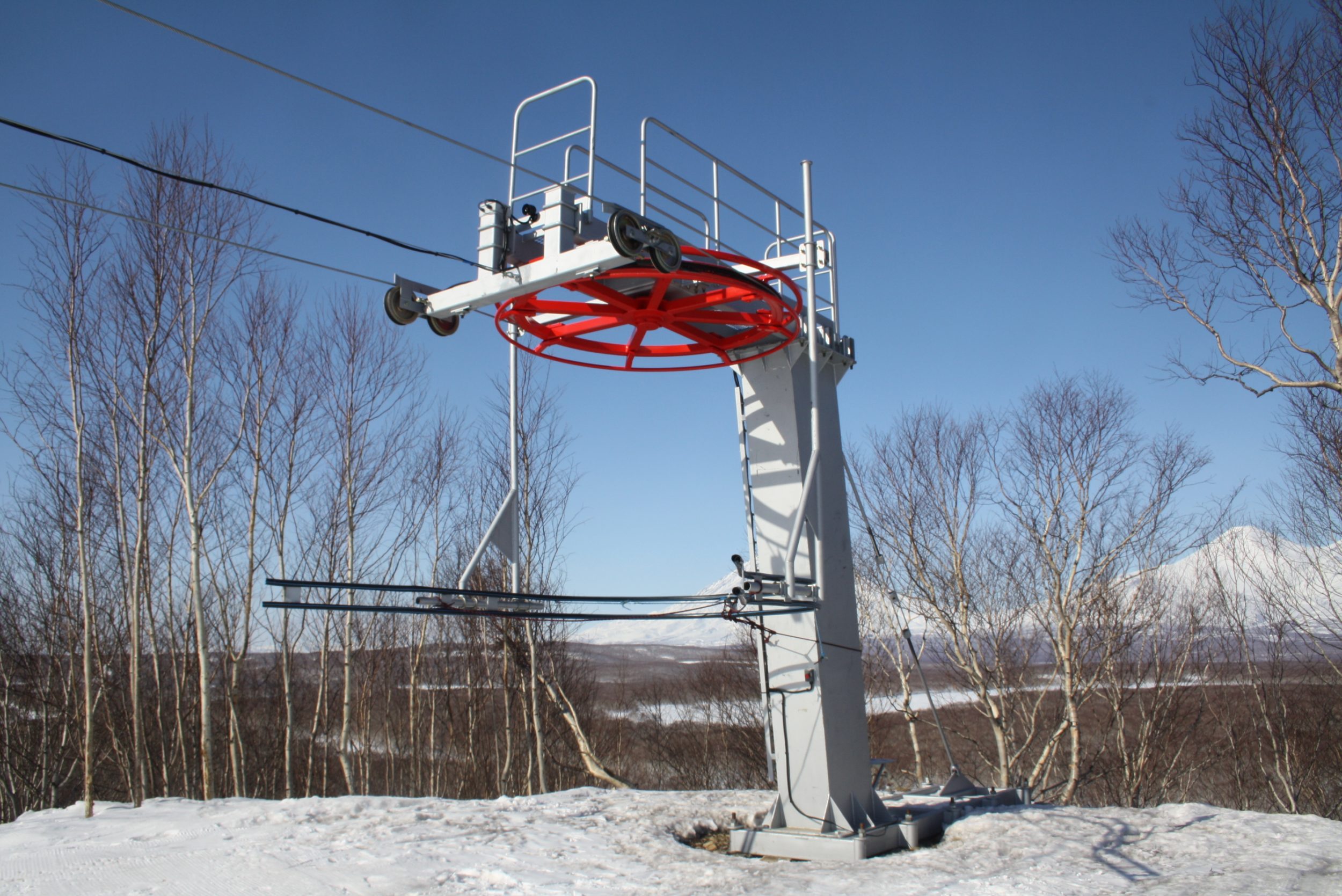

• Оборотная станция

  — стойка станции наклонная, L – 4 м.,
  — талреп оттяжки;
  — рама;
  — шкив оборотный – d-2000мм.
  (футерованный);
  — лестница, площадки, ограждения;
  — балансиры;
  — обводная система для штанговых бугелей
  (опционально)

  антикоррозионное покрытие
  металлоконструкций

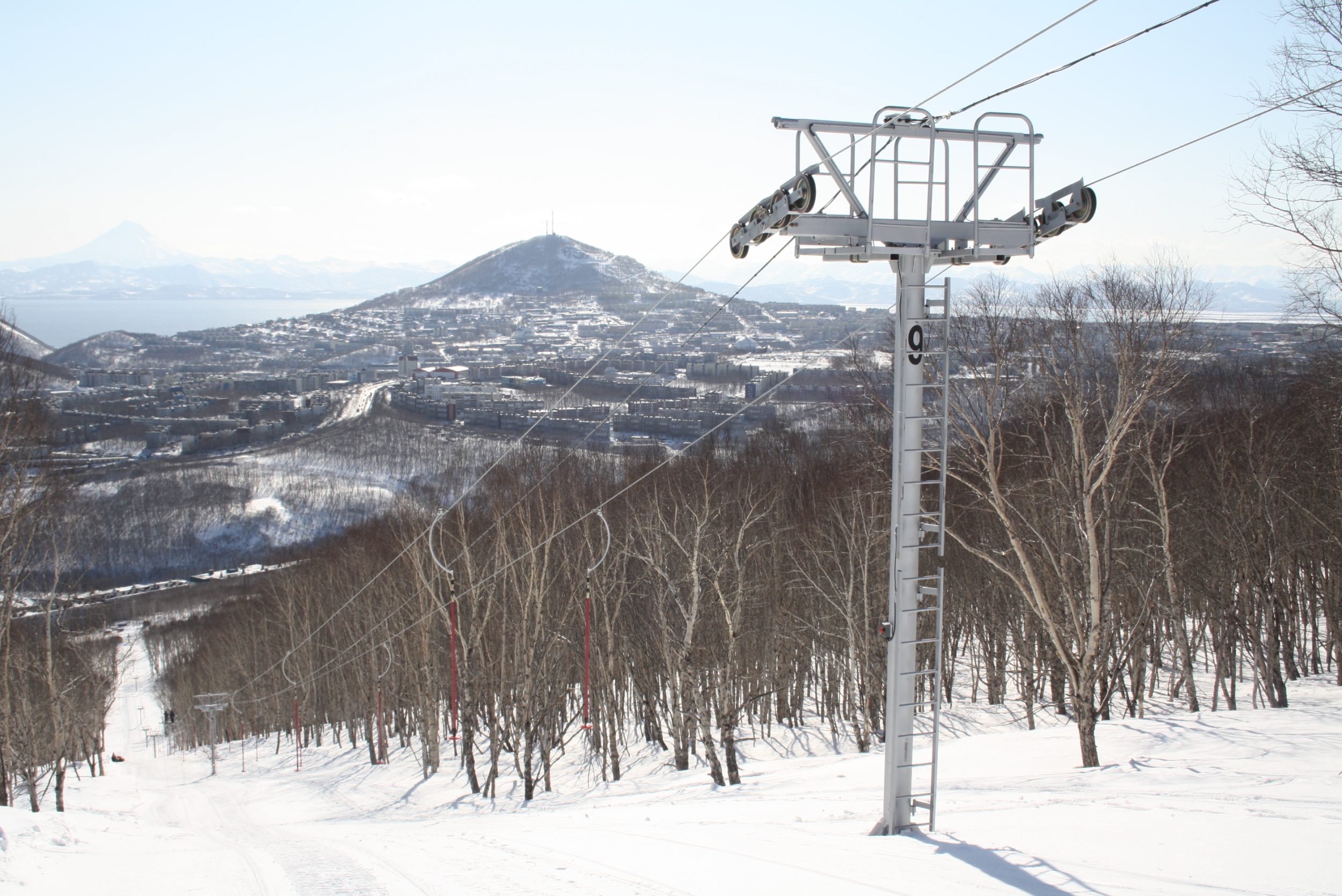

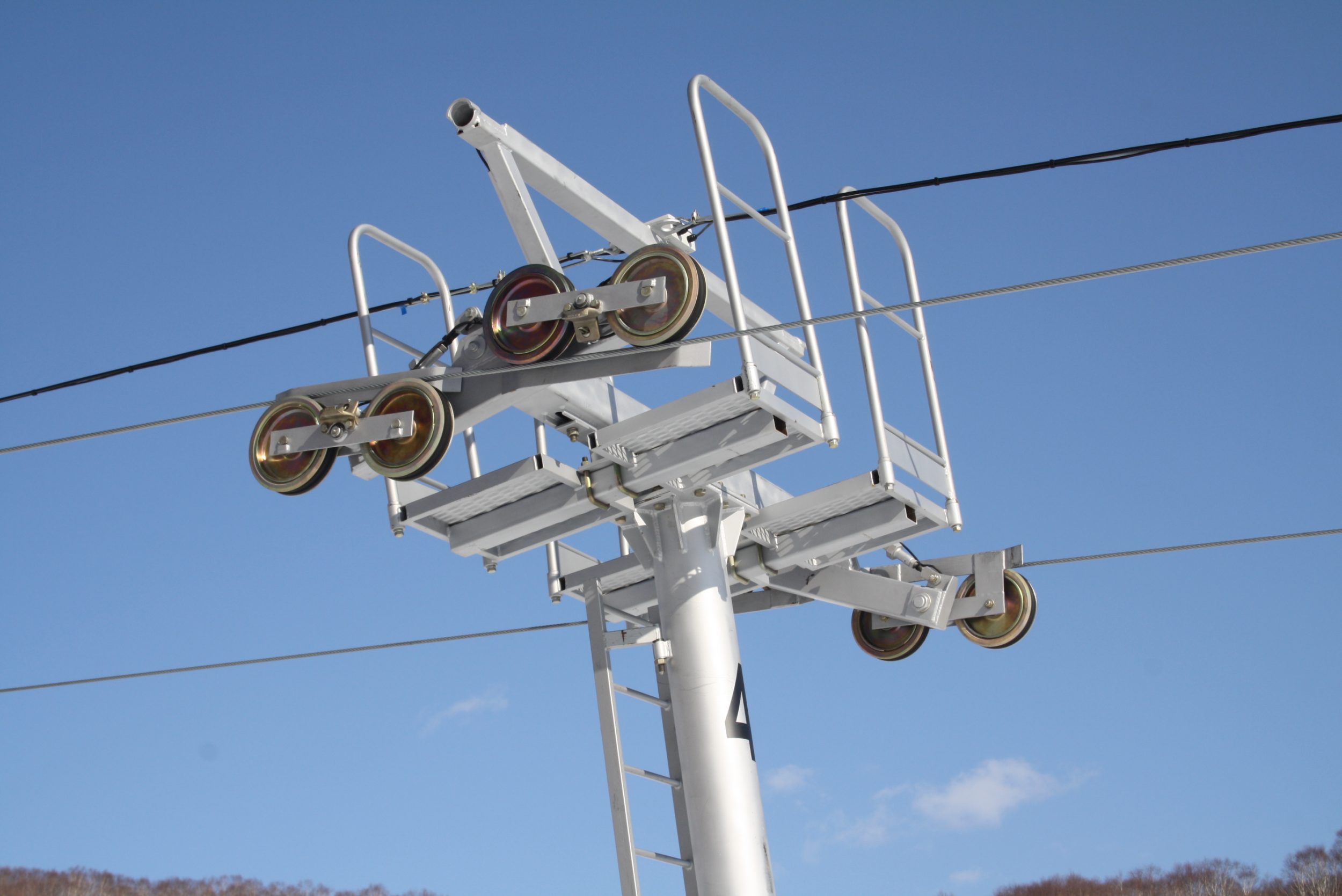

• Линейный участок

  — стойка промежуточной опоры, L – 6м.;
  — траверса;
  — балансиры.
  — площадки обслуживания;
  — лестница;
  — ограждения;
  — патрубки для кабелей.

  антикоррозионное покрытие
  металлоконструкций

• Привод

  — Двигатель общепромышленный (15–75 квт.);
  — Редуктор цилиндрический (соосный);
  — Тормоз электромагнитный;
  — Система прогрева тормоза;
  — Защитный кожух привода с вентиляцией;
  — Защитное БРНО с клеммами и разъемами.

• Канат тяговый

  Канат стальной, грузолюдской,
  оцинкованый, маркировочной группы 1770 Н/мм2.,
  d – 15 — 17,5 мм.

• Шкаф управления

  — Корпус шкафа, белый, полимерное покрытие;
  — Цоколь с защитным кожухом;
  — Преобразователь частоты с выносной
  панелью;
  — ПЛК SUBRA,
  — HMI-Панель;
  — Элементы управления (СТАРТ, СТОП, режим скорости, регулировка
  скорости, аварийный СТОП);
  — Быстроразъемные соединения (Исполнение Е3)

• Контрольная сеть

  — Кабельная продукция;
  — Такелажная продукция;
  — Клеммные коробки;
  — Концевые выключатели на базе ломких
  электродов;
  — Механический барьерный датчик на верхней
  станции;
  — Аварийные кнопки СТОП (в зоне контроля).
  — Проводной пульт управления с элементы
  управления (старт, стоп, режим скорости,
  изменение скорости).

• Комплект запчастей

  Запасные расходные материалы на первый
  сезон эксплуатации;
  — Ключи и инструмент для обслуживания
  оборудования;
  — Штатные приспособления для обслуживания
  роликов, бугелей, работ с канатом.

У кого используется

БКД. Тип FA. Камчатка

• Локацияг. Петропавловск-Камчатский, ГБ Кирпичики
• РеализацияНоябрь 2018 г.

• Длина по склону876 м.
• Производительность456 чел./час.
• Перепад высот200 м.

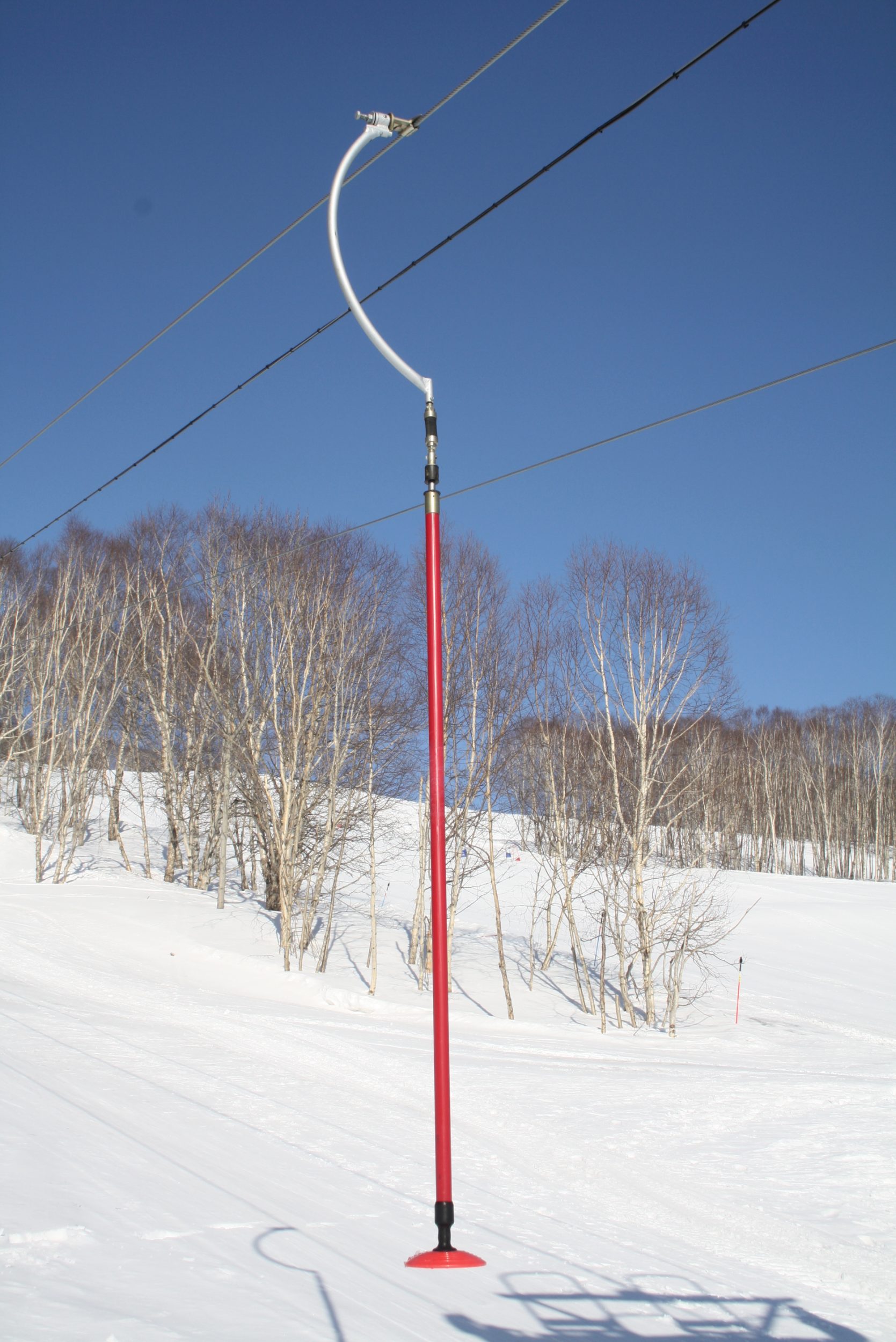

• Подвижной составОдноместный штанговый бугель ТР СИСТЕМЫ
• НатяжкаГидроцилиндр + маслостанция на приводной станции
• Мощность двигателя30 кВт.
• АвтоматизацияШкаф управления ТР СИСТЕМЫ на базе ПЧ
